產品名稱：4口RS485/422 PCI-E光隔高速多串口卡
規格型號：UT-794I
連接類型：DR 44母頭 1個
總線：X1 2.5Gbps PCI Express
RS-422信號：T/R+、T/R-、RXD+、RXD-、GND
RS-485信號：Data+(A) 、Data-(B) 、GND
產品概述：
UT-794I工業級PCI-E轉換卡、兼容RS-422、RS-485標準，能夠將單端的PCI-E信號轉換為平衡差分的RS-422/RS-485信號，內置光電隔離，帶有快速的瞬態電壓抑制保護器，此保護器被設計用來保護RS-422/RS-485接口，采用當今先進的TVS(TRANSIENT VOLTAGE SUPPRESSOR)瞬態電壓抑制器，正常情況下TVS管呈高阻狀態，當TVS管兩端經受瞬間的高能量沖擊時，它能以極高的速度將其兩端的阻抗降低，吸收一個大電流，從而把其兩端的
電壓鉗制在一個預定的數值上，保護后面的電路元件不因瞬態高壓沖擊而損壞。此保護器可以有效地抑制閃電（LIGHTNING）和ESD，提供每線600W的雷擊浪涌保護功率，以及各種原因在線路上產生的浪涌電壓和瞬態過壓，并且極小的極間電容保證了RS-422/RS-485接口的高速傳輸。
產品參數：
| 連接類型 | DR 44母頭 1個 | |
| 總線 | X1 2.5Gbps PCI Express | |
| 信號 | RS-422 | T/R+、T/R-、RXD+、RXD-、GND |
| RS-485 | Data+(A)、 Data-(B)、 BND | |
| 傳輸速率 | 300bps-921.6Kbps | |
| 數據位 | 5、6、7、8 | |
| 停止位 | 1、1.5、2 | |
| 校驗位 | None、Even、odd、Space、Mark | |
| 流控制 | RTS/CTS XON/XOFF | |
| 產品尺寸 | 120mmX107mm | |
| 工作溫度 | -40℃ ~85℃ | |
| 光電隔離 | 隔離電壓2500Vnms 500DC連續專用DC/DC模塊 | |
| 接口保護 | RS-422、RS-485接口每線600W浪涌保護、±15KV靜電保護 | |
| 傳輸距離 | RS-485/422通信距離可達1.2km | |
| 支持系統 | Win10/Win2000/XP/Vista/Win7/NT4.0/CE4.2/5.0/6.0/Vxworks/Linux2.4x/2.6x | |

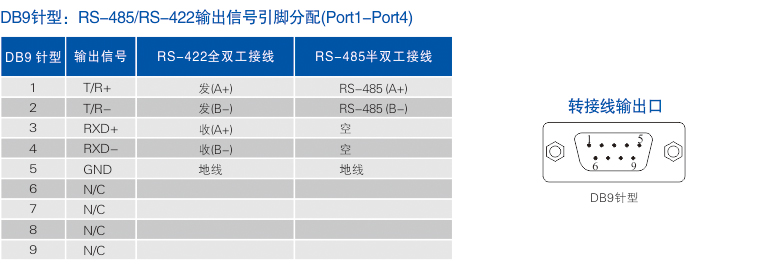

連接器和信號：
