產品名稱：輸入模塊
產品型號：UT-5508
通信協議：模擬
通道數量：8通道
產品概述：
UT-5508是遠程數據采集和控制模塊，提供A/D、D/A、模擬量輸入/輸出、數字量輸入/輸出、計時器/計數器等功能。
UT-5508可以通過DCON協議的一系列指令進行遠程控制，模塊和上位機是使用ASCII碼數據形式通過RS-485 串行總線進行通訊。
UT-5508波特率是軟件設置的，傳輸速率最大可達到115.2K而且可以進行選擇，此外還支持Modbus RTU協議。
規格參數：
●UT-5508模擬輸入
●輸入通道:8路差分(2路單端模式)，跳線選擇
●模擬輸入類型:mV,V,mA(外帶125 ohms 電阻)
●采樣速率:10 樣本/秒
●帶寬: 15.7 Hz
●精度: ±0.1%
●零漂移: 20μV/°C
●量程漂移: 25ppm/C
●輸入阻抗:20M Ohms
●工作溫度:-25°C~+75℃C
●存儲溫度:-30°℃~+75°C
●隔離:2500VDC
●供應功率 輸入:+12到+30 VDC
●功耗: 1.3W

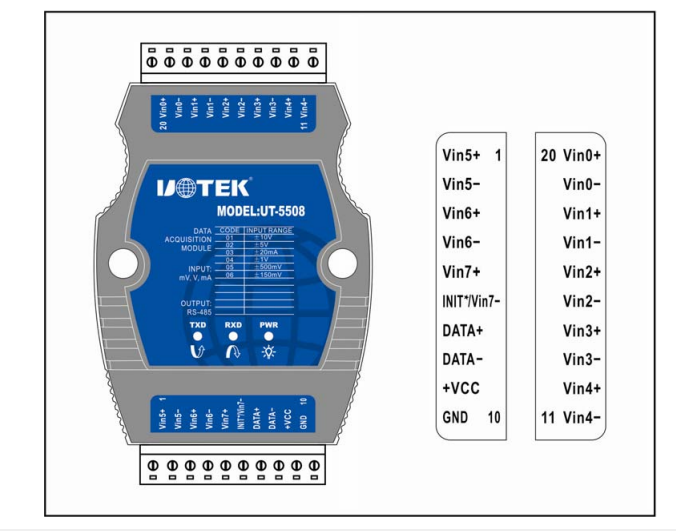

端子分布：

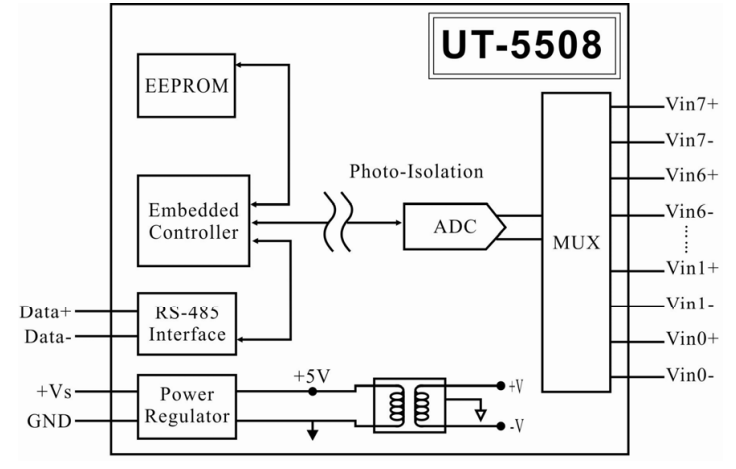

結構圖：

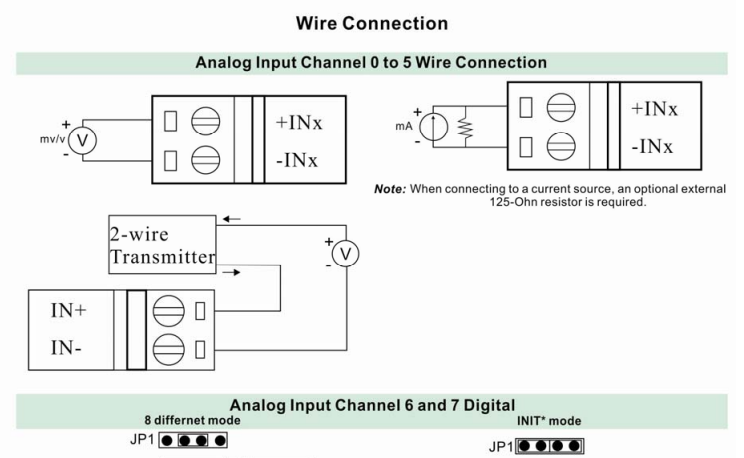

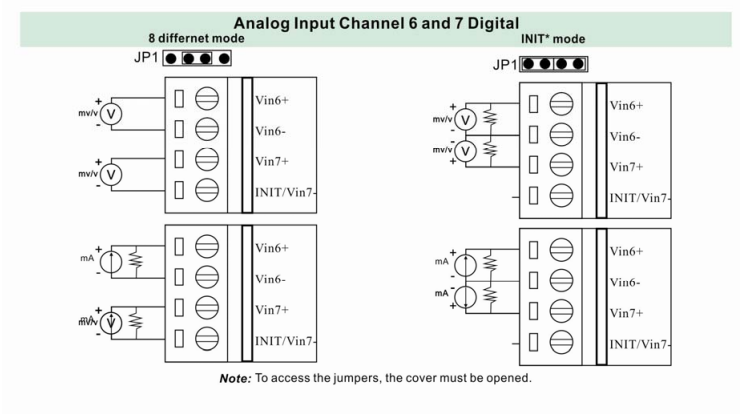

接線說明：
UT-5508模擬量輸入
通道0到5的接線說明
